Adeva Kanal Rückstauklappen
Kanal Rückstauklappe 160 eckig zum nachträglichen Einbau in Putzstücke EasySafe 160-E
Produkt-Nummer: 7905.E16
Die Reinigungsöffnung muss folgende Maße aufweisen:Öffnungs-Form: eckig / Öffnungs-Länge: 250mm / Rohr-Innendurchmesser: 152mmNachrüsten
der Rückstauklappe in bestehende eckige Reinigungsöffnungen
des Hauskanalrohrs. Einfache
und schnelle Montage ohne spezielle Werkzeuge (Einbauzeit ca. 15 Minuten)Spezieller
Fixierteil zum sicheren Halt und Justieren der zwei RückstauklappenSchräger,
ablagerungsoptimierter Klappen-BodenabstandWirksamer
Gebäudeschutz vor Überschwemmungen wegen Abwasserrückstau aus StraßenkanalEuropäisch-Technische-Zulassung
/ TÜV Rheinland geprüftEffektiver / Wirksamer Schutz gegen StarkregenAutomatischer
RückstauverschlussSchutz vom
Eindringen der NagetiereSchutz vor
unangenehmem GeruchLeichtschwingende
DeckelaufhängungOptimale
Druckverteilung auf die Dichtung durch gerundete Klappenausführung
(Staumauerprinzip)Strömungsoptimierter
Einlauf
Scharfkantige Bereiche bei handelsüblichen Klappen können zu Verzögerungen, Verwirbelungen und Ablagerungen führen. Im Bereich Klappe wurde daher eine Verengung mit strömungstechnisch optimierten Radien angeordnet ZIEL ist es in diesem Bereich die Fließgeschwindigkeit zu erhöhen und dadurch ein Verstopfen durch Feststoffe zu verhindern.Ihr SCHLICK Preisvorteil gegenüber herkömmlichen Methoden
EasySafe160 hilft Ihnen dabei schnell und kostengünstig den Rückstau vom Straßenkanal über den Hauskanal in das Gebäude zu verhindern. Für bestehende Gebäude sind Rückstauklappen nachträglich nur sehr schwer einbaubar. Der Hauskanal muss am eigenen Grundstück aufgegraben und bebaute Flächen abgerissen werden. Ein Schacht muss zusätzlich über dem bestehenden Kanal bis auf Kanaltiefe gesetzt werden, eine Rückstauklappe muss mit zwei Überschubmuffen in den bestehenden Kanal eingebaut werden. Material- und Arbeitskosten betragen mind. 7.000€. Nachdem diese Einbauvariante einer Rückstauklappe kostenintensiv und schwierig einzubauen ist, ging ADEVA in der Entwicklung neue Wege. Es wurde eine patentierte Rückstauklappe entwickelt, welche nachträglich in ein Reinigungsrohr ohne Werkzeugbedarf – nur durch den Einbau von einer oder zwei Klappen und einem Fixierteil – eingebaut werden kann. Gesamtkosten etwa 240-360€ inkl. MwSt. für den Bauherrn.Warum
benötige ich eine Rückstauklappe?
In den letzten Jahren kommt es in Europa vermehrt zu Starkregenereignissen. Es entstehen entweder oberflächliche Überschwemmungen (50%) oder der Mischwasser-Straßenkanal kann die Wassermenge nicht mehr abführen, so wird das Regenwasser über den Hauskanal in die Gebäude zurückgestaut (50%). Diese Starkregenereignisse werden heftiger und transportieren immer mehr Wasser in immer kürzerer Zeit.Achtung!
Die genauen Einbaumaße die bei der Reinigungsöffnung gegeben sein müssen
überprüfen.Einsatzbereich:Überall dort wo in Zukunft Rückstau erwartet wird, keine Rückstauklappe
eingebaut und eine passendes Putzstück vorhanden ist. In der Sanierung, bei
Erweiterung und im Umbau. Im Gebäude/Schacht in der Sammel oder Grundleitung,
wo in Fließrichtung vor der Reinigungsöffnung in welche die Rückstauklappe
eingebaut wird keine Regenwasserleitungen oder Fremd Kanalleitungen eingebunden
sind (Gefahr durch Eigen Überflutung).Die in den
Produktbilder enthaltene Reinigungsöffnung dient als Symbolfoto -
Reinigungsöffnung ist nicht im Lieferumfang enthalten!

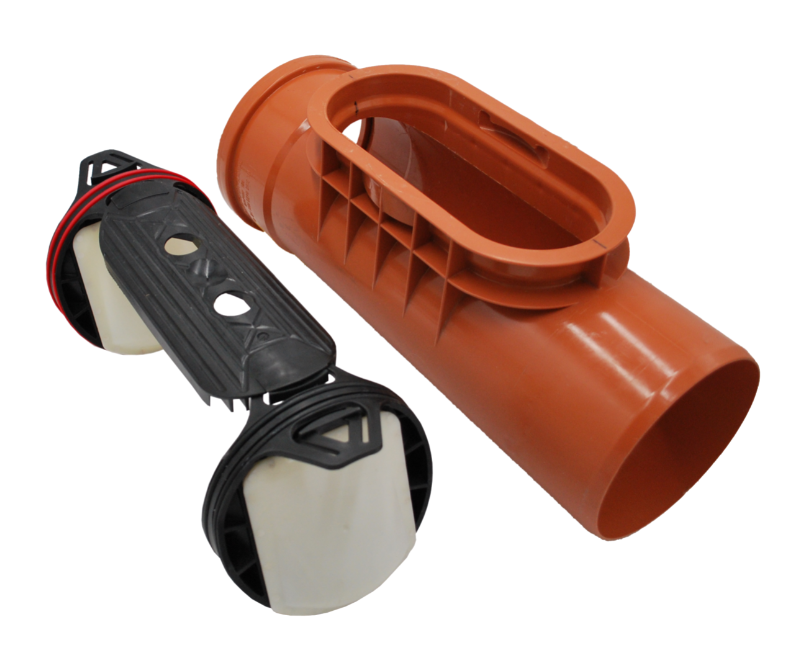

Kanal Rückstauklappe 160 oval zum nachträglichen Einbau in Putzstücke EasySafe 160-O
Produkt-Nummer: 7905.O16
Die Reinigungsöffnung muss folgende Maße aufweisen:Öffnungs-Form: oval / Öffnungs-Länge: 250mm / Rohr-Innendurchmesser: 152mmNachrüsten
der Rückstauklappe in bestehende eckige Reinigungsöffnungen
des Hauskanalrohrs. Einfache
und schnelle Montage ohne spezielle Werkzeuge (Einbauzeit ca. 15 Minuten)Spezieller
Fixierteil zum sicheren Halt und Justieren der zwei RückstauklappenSchräger,
ablagerungsoptimierter Klappen-BodenabstandWirksamer
Gebäudeschutz vor Überschwemmungen wegen Abwasserrückstau aus StraßenkanalEuropäisch-Technische-Zulassung
/ TÜV Rheinland geprüftEffektiver / Wirksamer Schutz gegen StarkregenAutomatischer
RückstauverschlussSchutz vom
Eindringen der NagetiereSchutz vor
unangenehmem GeruchLeichtschwingende
DeckelaufhängungOptimale
Druckverteilung auf die Dichtung durch gerundete Klappenausführung
(Staumauerprinzip)Strömungsoptimierter
Einlauf
Scharfkantige Bereiche bei handelsüblichen Klappen können zu Verzögerungen, Verwirbelungen und Ablagerungen führen. Im Bereich Klappe wurde daher eine Verengung mit strömungstechnisch optimierten Radien angeordnet ZIEL ist es in diesem Bereich die Fließgeschwindigkeit zu erhöhen und dadurch ein Verstopfen durch Feststoffe zu verhindern.Ihr SCHLICK Preisvorteil gegenüber herkömmlichen Methoden
EasySafe160 hilft Ihnen dabei schnell und kostengünstig den Rückstau vom Straßenkanal über den Hauskanal in das Gebäude zu verhindern. Für bestehende Gebäude sind Rückstauklappen nachträglich nur sehr schwer einbaubar. Der Hauskanal muss am eigenen Grundstück aufgegraben und bebaute Flächen abgerissen werden. Ein Schacht muss zusätzlich über dem bestehenden Kanal bis auf Kanaltiefe gesetzt werden, eine Rückstauklappe muss mit zwei Überschubmuffen in den bestehenden Kanal eingebaut werden. Material- und Arbeitskosten betragen mind. 7.000€. Nachdem diese Einbauvariante einer Rückstauklappe kostenintensiv und schwierig einzubauen ist, ging ADEVA in der Entwicklung neue Wege. Es wurde eine patentierte Rückstauklappe entwickelt, welche nachträglich in ein Reinigungsrohr ohne Werkzeugbedarf – nur durch den Einbau von einer oder zwei Klappen und einem Fixierteil – eingebaut werden kann. Gesamtkosten etwa 240-360€ inkl. MwSt. für den Bauherrn.Warum
benötige ich eine Rückstauklappe?
In den letzten Jahren kommt es in Europa vermehrt zu Starkregenereignissen. Es entstehen entweder oberflächliche Überschwemmungen (50%) oder der Mischwasser-Straßenkanal kann die Wassermenge nicht mehr abführen, so wird das Regenwasser über den Hauskanal in die Gebäude zurückgestaut (50%). Diese Starkregenereignisse werden heftiger und transportieren immer mehr Wasser in immer kürzerer Zeit.Achtung!
Die genauen Einbaumaße die bei der Reinigungsöffnung gegeben sein müssen
überprüfen.Einsatzbereich:Überall dort wo in Zukunft Rückstau erwartet wird, keine Rückstauklappe
eingebaut und eine passendes Putzstück vorhanden ist. In der Sanierung, bei
Erweiterung und im Umbau. Im Gebäude/Schacht in der Sammel oder Grundleitung,
wo in Fließrichtung vor der Reinigungsöffnung in welche die Rückstauklappe
eingebaut wird keine Regenwasserleitungen oder Fremd Kanalleitungen eingebunden
sind (Gefahr durch Eigen Überflutung).Die in den
Produktbilder enthaltene Reinigungsöffnung dient als Symbolfoto -
Reinigungsöffnung ist nicht im Lieferumfang enthalten!
Tipp
Kanal Rückstauklappe 160 rund zum nachträglichen Einbau in Putzstücke EasySafe 160-R
Produkt-Nummer: 7905.R16
Die Reinigungsöffnung muss folgende Maße aufweisen:Öffnungs-Form: rund / Öffnungs-Länge: 152mm / Rohr-Innendurchmesser: 152mmNachrüsten
der Rückstauklappe in bestehende eckige Reinigungsöffnungen
des Hauskanalrohrs. Einfache
und schnelle Montage ohne spezielle Werkzeuge (Einbauzeit ca. 15 Minuten)Spezieller
Fixierteil zum sicheren Halt und Justieren der zwei RückstauklappenSchräger,
ablagerungsoptimierter Klappen-BodenabstandWirksamer
Gebäudeschutz vor Überschwemmungen wegen Abwasserrückstau aus StraßenkanalEuropäisch-Technische-Zulassung
/ TÜV Rheinland geprüftEffektiver / Wirksamer Schutz gegen StarkregenAutomatischer
RückstauverschlussSchutz vom
Eindringen der NagetiereSchutz vor
unangenehmem GeruchLeichtschwingende
DeckelaufhängungOptimale
Druckverteilung auf die Dichtung durch gerundete Klappenausführung
(Staumauerprinzip)Strömungsoptimierter
Einlauf
Scharfkantige Bereiche bei handelsüblichen Klappen können zu Verzögerungen, Verwirbelungen und Ablagerungen führen. Im Bereich Klappe wurde daher eine Verengung mit strömungstechnisch optimierten Radien angeordnet ZIEL ist es in diesem Bereich die Fließgeschwindigkeit zu erhöhen und dadurch ein Verstopfen durch Feststoffe zu verhindern.Ihr SCHLICK Preisvorteil gegenüber herkömmlichen Methoden
EasySafe160 hilft Ihnen dabei schnell und kostengünstig den Rückstau vom Straßenkanal über den Hauskanal in das Gebäude zu verhindern. Für bestehende Gebäude sind Rückstauklappen nachträglich nur sehr schwer einbaubar. Der Hauskanal muss am eigenen Grundstück aufgegraben und bebaute Flächen abgerissen werden. Ein Schacht muss zusätzlich über dem bestehenden Kanal bis auf Kanaltiefe gesetzt werden, eine Rückstauklappe muss mit zwei Überschubmuffen in den bestehenden Kanal eingebaut werden. Material- und Arbeitskosten betragen mind. 7.000€. Nachdem diese Einbauvariante einer Rückstauklappe kostenintensiv und schwierig einzubauen ist, ging ADEVA in der Entwicklung neue Wege. Es wurde eine patentierte Rückstauklappe entwickelt, welche nachträglich in ein Reinigungsrohr ohne Werkzeugbedarf – nur durch den Einbau von einer oder zwei Klappen und einem Fixierteil – eingebaut werden kann. Gesamtkosten etwa 240-360€ inkl. MwSt. für den Bauherrn.Warum
benötige ich eine Rückstauklappe?
In den letzten Jahren kommt es in Europa vermehrt zu Starkregenereignissen. Es entstehen entweder oberflächliche Überschwemmungen (50%) oder der Mischwasser-Straßenkanal kann die Wassermenge nicht mehr abführen, so wird das Regenwasser über den Hauskanal in die Gebäude zurückgestaut (50%). Diese Starkregenereignisse werden heftiger und transportieren immer mehr Wasser in immer kürzerer Zeit.Achtung!
Die genauen Einbaumaße die bei der Reinigungsöffnung gegeben sein müssen
überprüfen.Einsatzbereich:Überall dort wo in Zukunft Rückstau erwartet wird, keine Rückstauklappe
eingebaut und eine passendes Putzstück vorhanden ist. In der Sanierung, bei
Erweiterung und im Umbau. Im Gebäude/Schacht in der Sammel oder Grundleitung,
wo in Fließrichtung vor der Reinigungsöffnung in welche die Rückstauklappe
eingebaut wird keine Regenwasserleitungen oder Fremd Kanalleitungen eingebunden
sind (Gefahr durch Eigen Überflutung).Die in den
Produktbilder enthaltene Reinigungsöffnung dient als Symbolfoto -
Reinigungsöffnung ist nicht im Lieferumfang enthalten!
Kanal Rückstauklappe 160 Schacht zum nachträglichen Einbau im Schacht EasySafe 160-S
Produkt-Nummer: 7905.S16
Nachrüsten
der Rückstauklappe in bestehende eckige Reinigungsöffnungen
des Hauskanalrohrs. Einfache
und schnelle Montage ohne spezielle Werkzeuge (Einbauzeit ca. 15 Minuten)Spezieller
Fixierteil zum sicheren Halt und Justieren der zwei RückstauklappenSchräger,
ablagerungsoptimierter Klappen-BodenabstandWirksamer
Gebäudeschutz vor Überschwemmungen wegen Abwasserrückstau aus StraßenkanalZum
nachträglichen Einbau im Hauptkanalrohr im Betonschacht!Europäisch-Technische-Zulassung
/ TÜV Rheinland geprüftEffektiver / Wirksamer Schutz gegen StarkregenAutomatischer
RückstauverschlussSchutz vom
Eindringen der Nagetiere, auch als Rattenklappe für die Toilette nachträglich einbaubarSchutz vor
unangenehmem GeruchLeichtschwingende
DeckelaufhängungOptimale
Druckverteilung auf die Dichtung durch gerundete Klappenausführung
(Staumauerprinzip)Die
EasySafe 160-S ermöglicht ein direktes Nachrüsten einer Rückstauklappe im
Hauskanal-Schacht. Dabei wird die Klappe direkt am Rohrende (DN 160, PVC)
eingesetzt und durch einen speziellen Fixierteil an der Schachtwand befestigt.
Die Montage ist einfach, benötigt kein Spezialwerkzeug, und ist in den meisten
Fällen innerhalb von 15 Minuten erledigt. Die Rückstauklappe kann sowohl in
Beton- als auch Kunststoffschächten installiert werden. Die Länge des
Fixierteils wird vor der Montage individuell angepasst, somit passt die
EasySafe 160-S für viele Einbausituationen.Für die Montage empfehlen wir Edelstahlschrauben, Beilagscheiben und
Dübel, diese sind nicht im Lieferumfang enthalten. Je nach Einbausituation kann
es vorkommen, dass das für die Installation vorgesehene Kanalrohr in den
Schacht auskragen muss.Strömungsoptimierter
Einlauf
Im Vergleich zu herkömmlichen Rückstauklappen ist die EasySafe 160-S ein kleines Ingenieurs-Kunstwerk. Zum einen ist der Klappeneinlauf strömungstechnisch optimiert, wodurch sich die Fließgeschwindigkeit erhöht und das Risiko von Ablagerungen verringert. Zum anderen wird ein barrierefreier Durchfluss durch eine leichtschwingende Deckelaufhängung und dem ausgeklügelten Klappendesgin begünstigt.Ihr SCHLICK Preisvorteil gegenüber herkömmlichen Methoden
EasySafe160 hilft Ihnen dabei schnell und kostengünstig den Rückstau vom Straßenkanal über den Hauskanal in das Gebäude zu verhindern. Für bestehende Gebäude sind Rückstauklappen nachträglich nur sehr schwer einbaubar. Der Hauskanal muss am eigenen Grundstück aufgegraben und bebaute Flächen abgerissen werden. Ein Schacht muss zusätzlich über dem bestehenden Kanal bis auf Kanaltiefe gesetzt werden, eine Rückstauklappe muss mit zwei Überschubmuffen in den bestehenden Kanal eingebaut werden. Material- und Arbeitskosten betragen mind. 7.000€. Nachdem diese Einbauvariante einer Rückstauklappe kostenintensiv und schwierig einzubauen ist, ging ADEVA in der Entwicklung neue Wege. Es wurde eine patentierte Rückstauklappe entwickelt, welche nachträglich in ein Reinigungsrohr ohne Werkzeugbedarf – nur durch den Einbau von einer oder zwei Klappen und einem Fixierteil – eingebaut werden kann. Gesamtkosten etwa 240-360€ inkl. MwSt. für den Bauherrn.Warum
benötige ich eine Rückstauklappe?
In den letzten Jahren kommt es in Europa vermehrt zu Starkregenereignissen. Es entstehen entweder oberflächliche Überschwemmungen (50%) oder der Mischwasser-Straßenkanal kann die Wassermenge nicht mehr abführen, so wird das Regenwasser über den Hauskanal in die Gebäude zurückgestaut (50%). Diese Starkregenereignisse werden heftiger und transportieren immer mehr Wasser in immer kürzerer Zeit.Achtung!
Überprüfen sie vor dem Einbau die genauen Einbaumaße. Das Rohrende, in dem die
EasySafe 160-S eingebaut wird, muss einen Innendurchmesser von 152mm aufweisen.
Die Rückstauklappe muss an einem soliden Mauerwerk fixiert werden (z.B. Beton-
oder Kunststoffschacht). Für die Fixierung gegen das Mauerwerk wird geeignetes
Befestigungsmaterial benötigt (Dübel, Schrauben, Beilagscheiben). Dieses ist im
Lieferumfang nicht enthalten.Einsatzbereich:Überall dort, wo mit Rückstau zu rechnen, keine Rückstausicherung eingebaut,
und eine passende Einbausituation gegeben ist. In der Sanierung, bei
Erweiterung, und im Umbau – sowohl in der Sammel-, als auch in der
Grundleitung.Wie bei
allen Rückstausicherung beachten Sie bitte, dass vor der Rückstauklappe keine
Regenwasserleitungen oder Fremd-Kanalleitungen eingebunden sind (Gefahr durch
Eigenüberflutung).Die in den
Produktbilder enthaltene Reinigungsöffnung dient als Symbolfoto -
Reinigungsöffnung ist nicht im Lieferumfang enthalten!
